系统特点
专利特有的光路构造(实用新型专利:一种前向散射法的颗粒物测量室结构.实用新型专利.专利号:ZL 2020 2 0564755.5),具有极其高的灵敏度及分辨力;

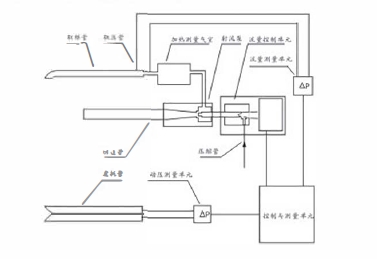

专利特有的抽取加热回送气路构造(实用新型专利:一种颗粒物在线监测仪器.专利号:ZL 2020 2 0471542.8),可用于被测气体含有极高水雾的场合;
附选等动跟踪采样模块,可选择采用等速取样的配置;
采用自适应动分档的方法,具有极其宽的动态响应范围;
专利特有的自动零点及自动跨度校准(实用新型专利:粒子相浓度监测仪的零校准、跨度及量程校准方法.发明专利.专利号:ZL 2016 1 1051195.8);
持有的反吹及气幕结构及解算方法,耐窗口污染;
独特的结构设计,一体式的主机内置等动跟踪模块,主机整体重量小于20KG,单人可完成安装、调试、维护工作。
技术参数
工作原理:激光前向散射
测量对象:烟尘、粉尘
测量范围:最小(0~5) (mg/m3)、 最大(0~200) (mg/m3 )
零点及量程漂移:≤±1.0%F.S./周
分辨能力:优于0.005mg/m3,响应时间:≤30s
模拟输出:4~20(mA) (最大输出负载500)
数字输出:RS485(支持Modbus协议)
烟道直径:(0.3~20)米
烟气流速:(0~30)m/s
反吹设置:自动(反吹时间间隔自行设置)
采样方法:抽取式
被测介质条件:10℃~300℃(高温需定制)
防护等级:系统IP65
电源:220±10%(VAC)、500W
外形尺寸:410mm*502mm*230mm
重量:主机≤20kg
测量原理

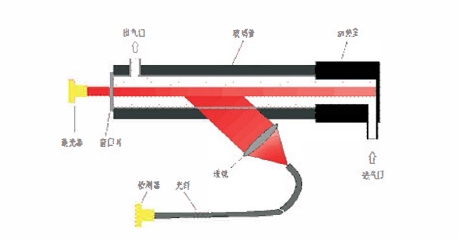

TL-PMM180基于前向光散射原理,激光器发出的高稳定性激光经过准直后射入测量室,激光束与颗粒物相遇后产生前向散射光,散射光由透镜接收后,通过信号光纤导入光电检测器,经过超高灵敏度光电信号转换后,散射光信号转变成与颗粒物浓度成正比的电信号,经过通过特定的算法,输出颗粒物的浓度值。
行业应用
适合燃煤机组、锅炉超低排放在线监测(如:火电、钢铁、冶金、水泥、石化、陶瓷、铝业等)也可广泛地应用于过程控制、卫生、安全、科研研究等颗粒物连续测量的场所
HJ/T 76-2017国定污染源排放烟气连续监测系统技术要求及检测方法
Q/TL003 TL-PMM180烟尘浓度连续监测仪
